获奖案例|复旦大学6栋宿舍楼热泵改造工程,恒温热水“即开即用”!
作者: 未知   时间: 2020-12-11   来源: 舒适家居分会   浏览: 1537
分享到:

  编 者 按

  莘莘学子,灼灼其华!作为祖国的未来和希望,学生的身心健康一直备受关注,而如何保证校园热水供应,为数以千计,甚至数以万计学生定时、定量的多点供应大量生活热水,成为当下的重要课题。本文介绍的《复旦大学本部及东区学生6栋宿舍空气源热泵改造工程》,空气源热泵系统直热产水+循环保温机组,不仅满足了复旦大学6栋宿舍楼、约1800人的热水供应,而且即开即用,可多点恒温供水、多楼层供水,使学生用热水的舒适性大大提高。该项目在2020“节能杯”第五届空气源热泵系统设计大赛中荣获“空气源热泵商用生活热水最佳应用奖”。


  校方要求

  具有循环功能,满足约1800人热水需求

  据悉,该项目为复旦大学本部及东区学生6栋宿舍空气源热泵改造工程,校方要求加装空气源热泵,增加楼内热水淋浴设备,一定程度上提升住宿条件。其中:本部2、3、6、7按照每栋楼280人,东区14、16按照每栋楼325人。

  考虑到学生用水的特殊性及施工环境,校方同时提出:热水热泵系统要求具有循环功能,水箱温度降低时主机循环工作加热,确保学生浴室热水供应;热泵热水机组出水温度可在40-60℃内自由调节(通过线控器控制),在保证用水温度的情况,根据季节不同调节水温,夏天可调低,达到最佳性价比;热泵、水箱及热水系统管道安放在屋顶,安放高度必须满足离开屋顶底部60公分距离;不能破坏原有屋顶防水系统,便于日后屋顶维护工作;屋顶防水系统如有损坏,免费负责修复直至正常;热泵、水箱及热水系统管道安放在地面的,安放高度同样必须满足离开地面60公分距离,便于日后维护。


  该项目由上海仓浩信息科技有限公司于2018年8月23日开始施工,并于2018年9月5日正式启用。

  设计方案

  美的高温直热系列热泵+循环保温机组

  根据学校关于学生淋浴热水系统进户的要求,经过对复旦大学本部、东区宿舍楼进行实地勘察,上海仓浩信息科技有限公司根据实际情况作出淋浴热水系统进户的实施方案,具体如下:

  一、本部2、3、6、7号四栋公寓楼

  根据甲方提供的项目信息,2#、3#、6#、7#楼每栋楼280人,依据现场实际情况,并参照行业标准,则每幢楼每天热水需求量约为18吨,即该工程设计日用水量为18吨/天;又结合使用现场及实际需求,同时考虑初投资成本,在满足使用要求的前提下推荐采用美的高温直热(带内循环加热、管网回水功能)系列空气源热泵热水机组。本部2、3、6、4#四栋楼每栋楼各配置2台美的RSJ-380/MSN1-H(E2)热泵机组,制热量37.5KW,每栋楼号各配置一座18吨不锈钢保温水箱。

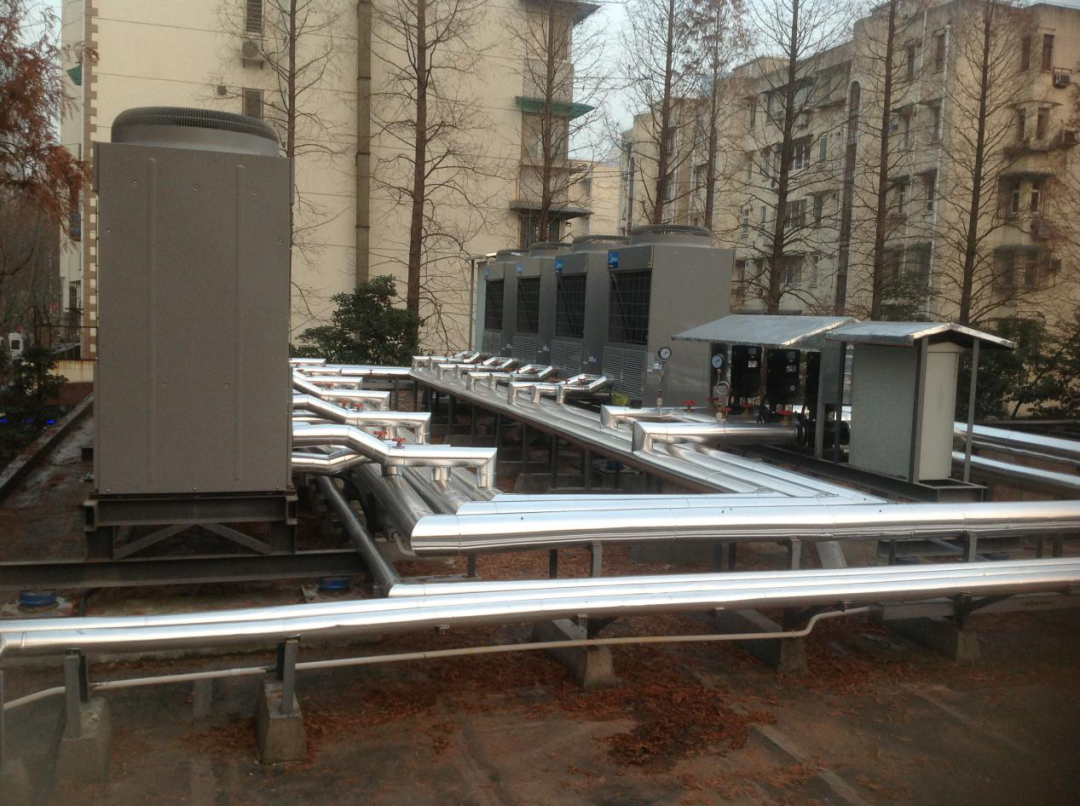

  本部2、3、6、7号四栋公寓楼是50年以上的砖木结构房屋,此房屋屋面不能承受水箱热泵设备的放置,为此将水箱热泵设备放置在四栋楼北面的地上,设备位置靠近淋浴间处,这样离学生宿舍房间较远、噪音较小、对学生的影响也较小。为使设备运行噪音给学生造成影响最小化,特根据情况在设备与宿舍楼之间安装一套隔音设施;

  此外,随着物联网时代的到来,先进技术已经走进千家万户,为了提高学校管理部门的管理档次,特在每栋楼赠送一套物联网水位工况监测系统,便于实时掌握机器设备使用情况和水温,发生故障自动保修到管理部门和维护单位的移动电话,以达到为学生提供最好的服务效率提供最先进的产品和设备保障。

  二、东区14、16学生宿舍

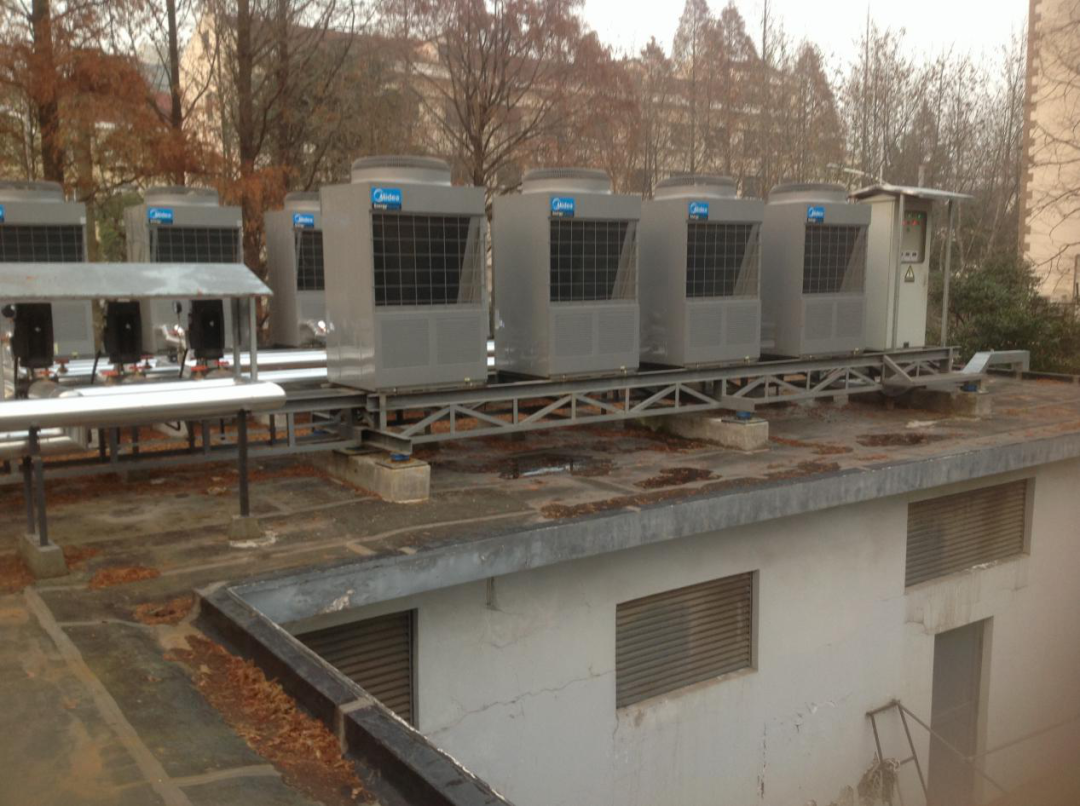

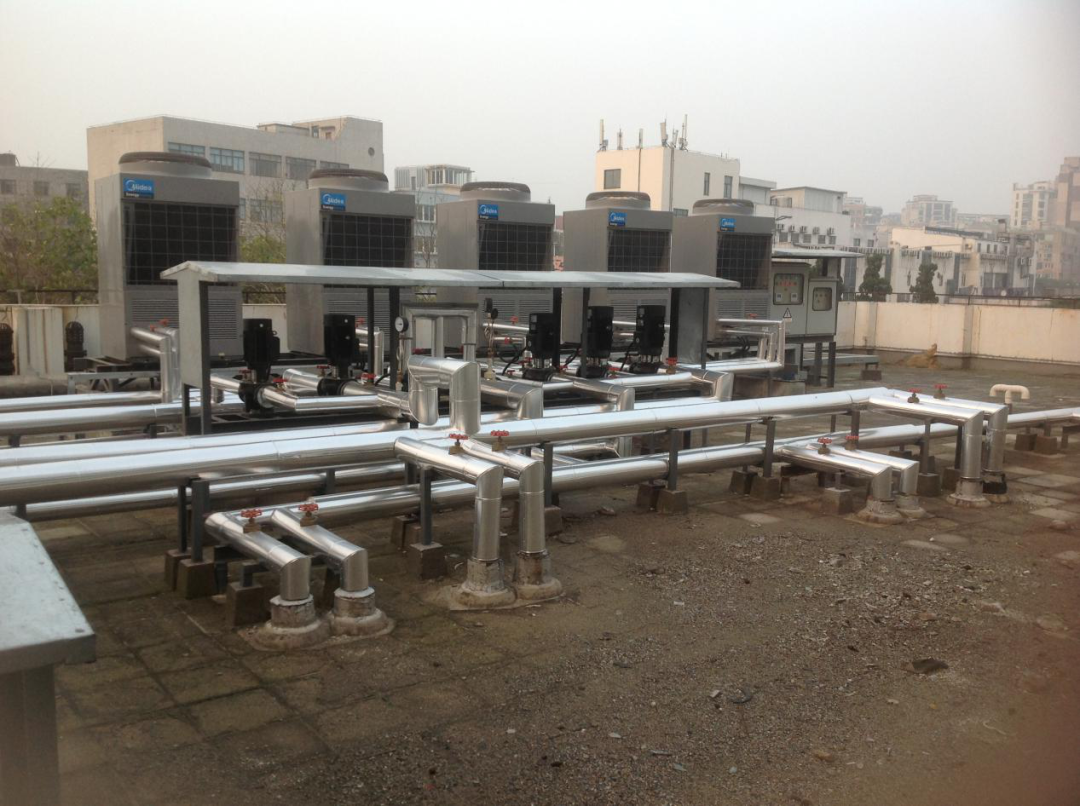

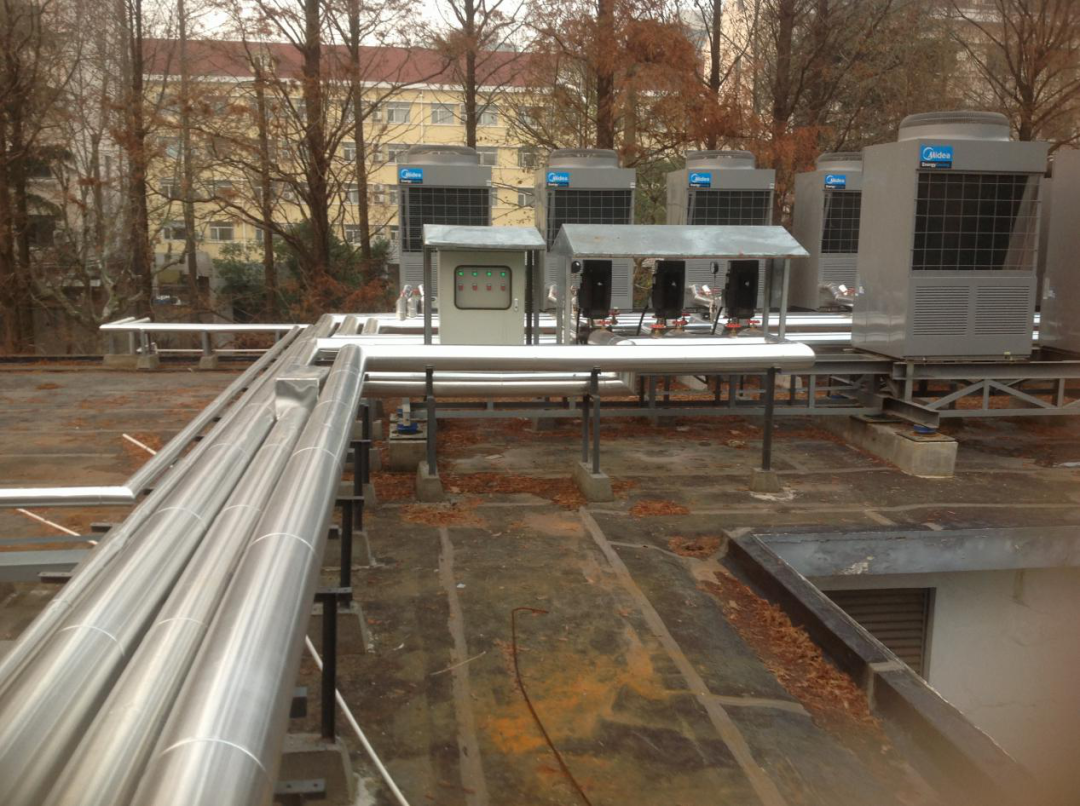

  14、16二栋楼是平改坡屋面,地面环境无法放置热泵系统,根据学生人数325人配置,每幢楼需放置2台美的RSJ-420/S-820制热量41KW热泵机组,每幢楼2座10吨不锈钢水箱。在屋面上因这二幢楼是平改坡,为此需拆除部分隔热屋面才能放置热泵系统,另外做好防震、防噪音措施。


  使用效果

  水温保持55℃—60℃,舒适度大幅提升

  据介绍,本方案采用的直热产水+循环保温机组,是目前业内比较领先的系统设计,用户在用水的同时向水箱内持续补入的既是热水,因此学生在洗浴时没有水温忽冷忽热的情况,用水舒适度比较高。


  直热产水模式具体可概括为:产热水时,自来水直接进入主机,被加热至设定温度(如60℃)后进入保温水箱储存;当末端使用热水,水箱水位下降时,机组再自动开启向水箱中补充高温热水;该模式直接将冷水加热成热水耗电量更低、机组运行压力无波动(寿命长)、水温无波动等。循环保温模式具体可概括为:当水箱水温下降后(如48℃),机组自动开启,将水箱中的水循环到主机,加热至设定温度(如55℃),该系统用于对水箱的二次保温。

  具体使用效果显示:与之前传统燃煤锅炉热水系统相比较,空气源热泵热水的产生的水温度能够达到55℃—60℃之间,且预热循环实现热水的即开即用的功能,使学生用热水的舒适性得到很大提高;可多点恒温供水、多楼层供水,十分便捷;可以充分的满足学生淋浴热水使用,并且不受天气影响;系统水质在循环加热过程中,大部分污泥杂物在重力作用下沉降在集热器和水箱底部,经定期排污对环境无任何影响;热水系统各水泵在运行过程中所排放的噪声低于生活区环境噪声排放国家标准。

  编者寄语:

  校园热水要求高、难点多,不仅要定时定点供应,还需满足高峰期用水需求,同时要静音降噪、节能环保,此案例采用的直热产水+循环保温机组,在满足上述条件的同时,还解决了水温忽冷忽热难题、实现即开即用,为空气源热泵在校园的使用提供了新的典范。
