极端最低-36℃,55℃出水,能效1.38,“双级耦合热泵”傲视严冬!
作者: 未知   时间: 2020-12-11   来源: 舒适家居分会   浏览: 388
分享到:

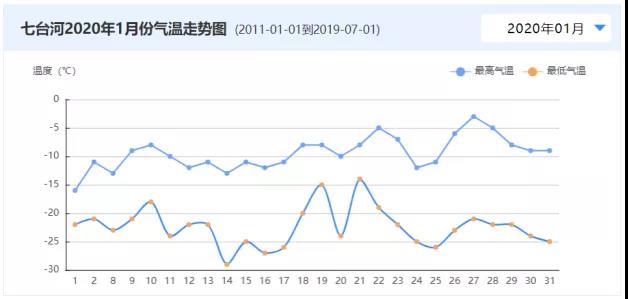

  摘要:最低气温-36℃,年平均无霜期128天,土壤结冻期230天左右,位于黑龙江省东部的七台河市,冬季漫长,寒冷干燥。恶劣的气象条件,无疑为空气源热泵的稳定性和高效使用形成了巨大考验。而七台河市铁山林场的1500㎡办公楼,采用四季通双级耦合热泵采暖系统,不仅整个冬季平稳运行,-36℃环境中出水水温55℃时,其能效仍能达到1.38。


  -36℃下正常工作,冬季室温不低于20℃

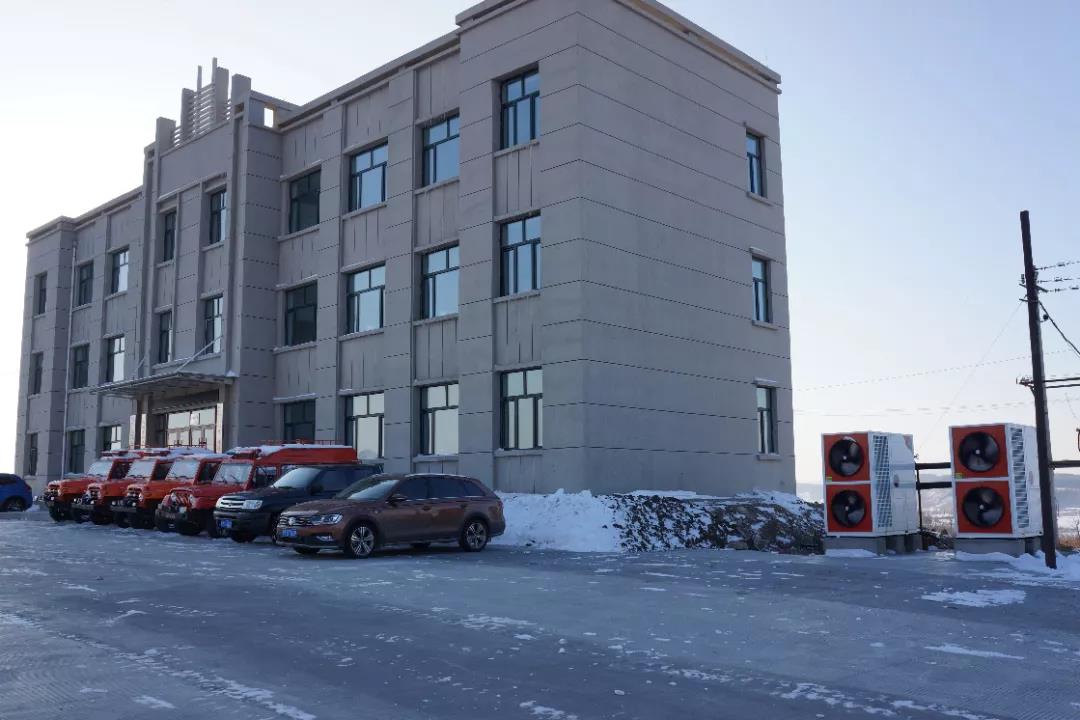

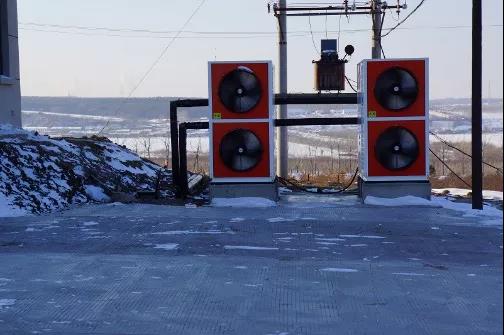

  该建筑位于黑龙江省七台河市铁山林场,为办公楼性质,面积1500㎡,设计采暖负荷为51W/㎡,保温良好。电容量需求为:单台最大输入功率24kw,需用电最大功率48kw。甲方要求:热能机组须采用环保制冷剂,机组采用室外露天安装,能够制热,要具有不依靠电铺的自动除霜机能,有国家权威的认定文件,热能机组在室外-36℃下可以正常工作,冬季室内温度不低于20℃。



  据北京四季通能源科技有限公司相关负责人介绍:“本次采用的设备与环境温度息息相关,因当地冬季气温极寒,单一空气源热泵不能满足采暖需要,根据该建筑物的使用功能及建筑物特点,综合考虑业主的需要,依据国家暖通空调设计规范并结合黑龙江七台河的气候特点,以及我公司产品规格,故选择2台四季通AS-YT-35(40)II型双级严寒耦合热泵采暖一体机,该机组在-20℃条件下单机制热功率为40KW。”

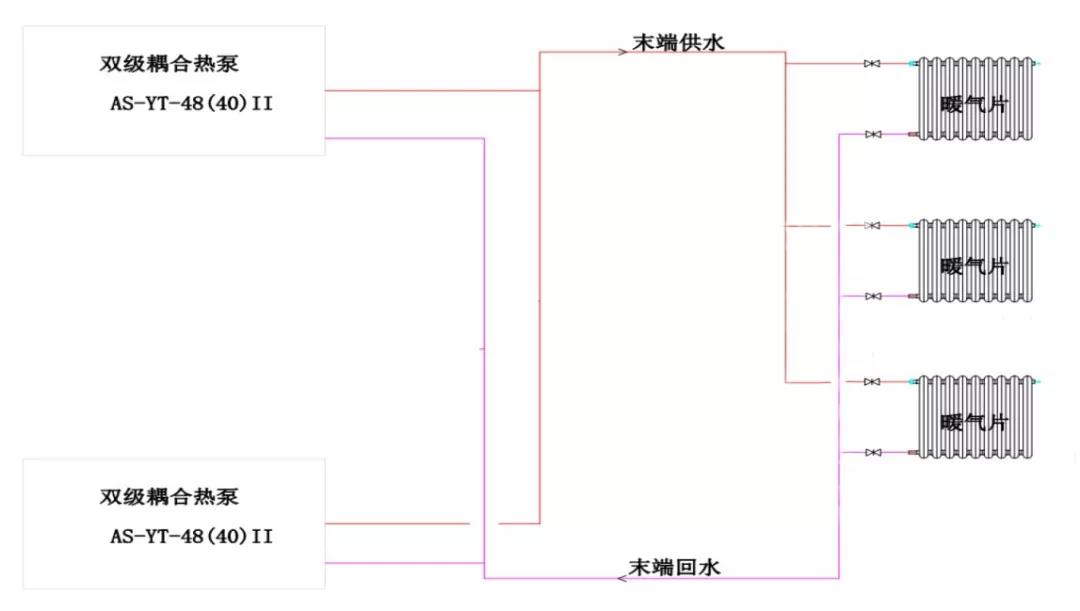

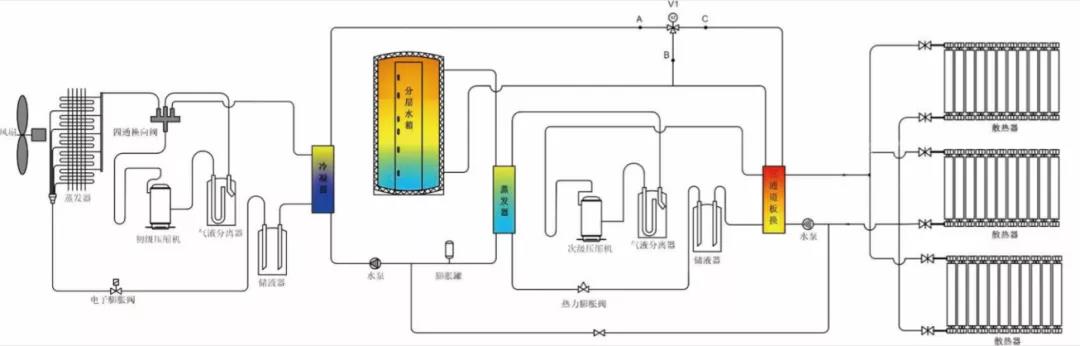

(系统安装原理图)

  该负责人同时表示:“项目选用的双级严寒耦合热泵一体机,其优势在于,即使环境温度低至-36℃,通过智能控制自动调控一二级运行参数,再利用缓冲水箱的蓄热作用,使系统两级压缩机的压缩比始终控制在9以内,从而可以确保系统在极寒环境中提供充沛热量,并保持长期稳定运行。”

  据悉,该工程于2019年10月开始系统设计,10月中旬竣工、调试,正常运行至今。

  双级耦合热泵系统,耦合供热、傲视严冬

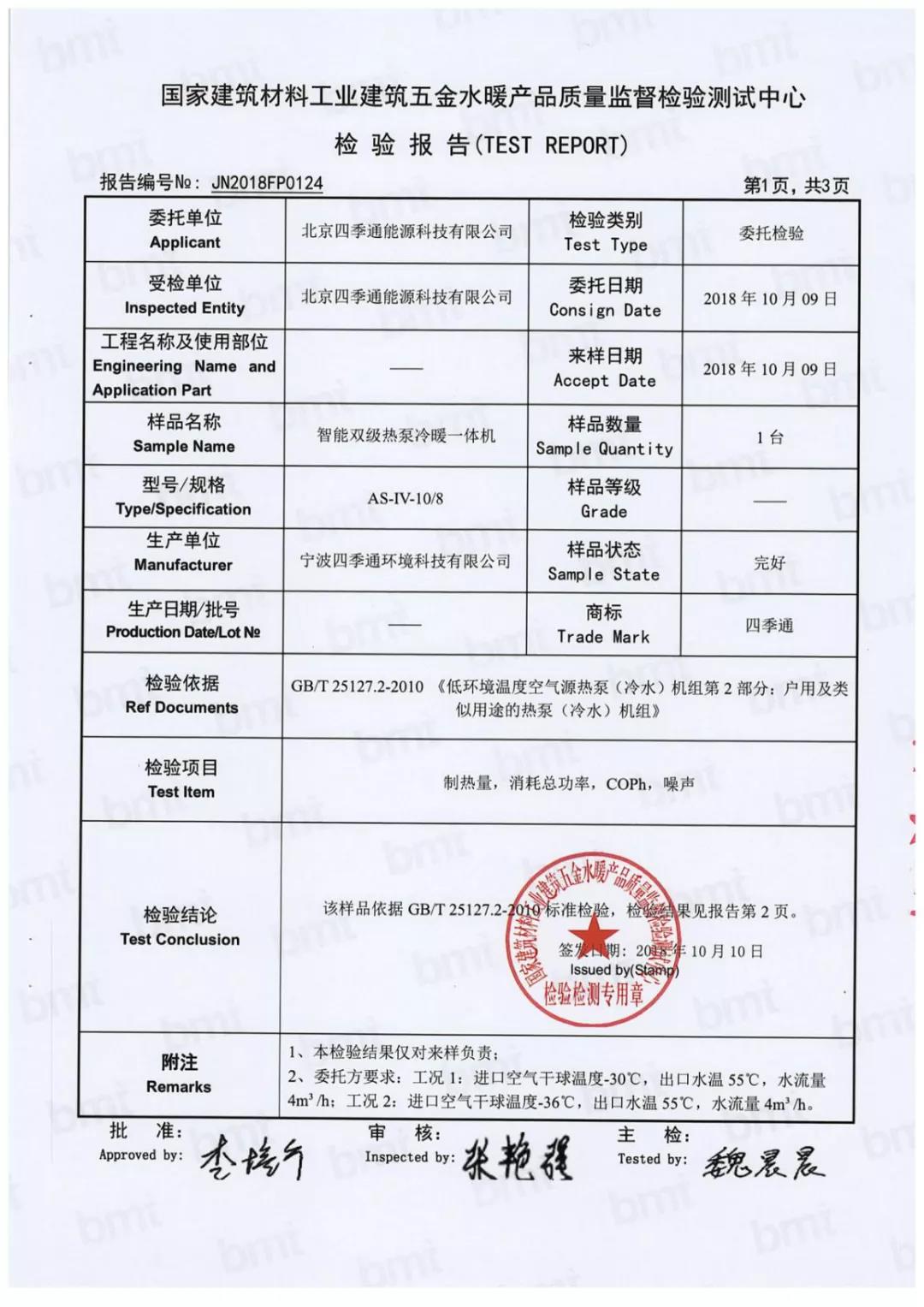

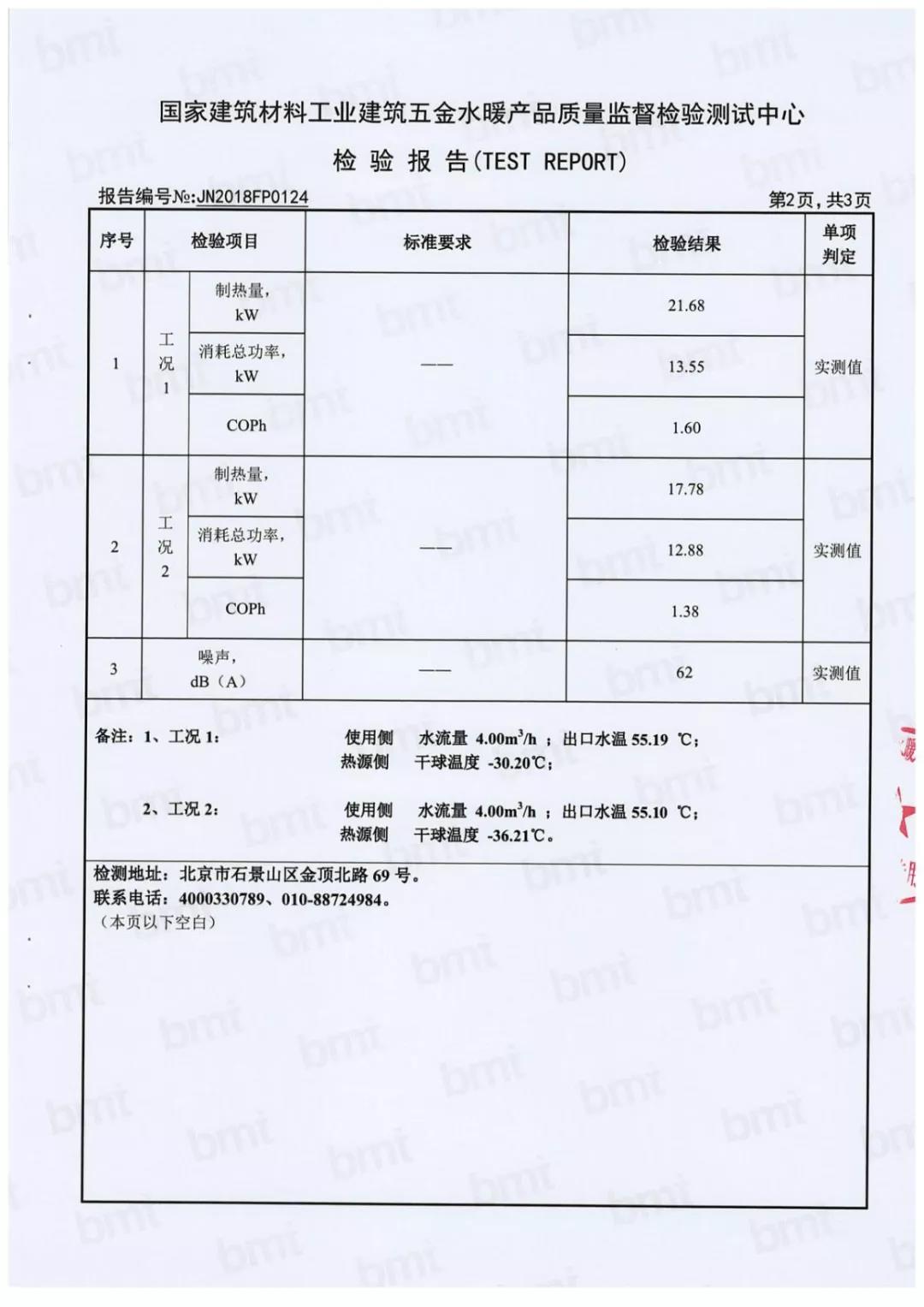

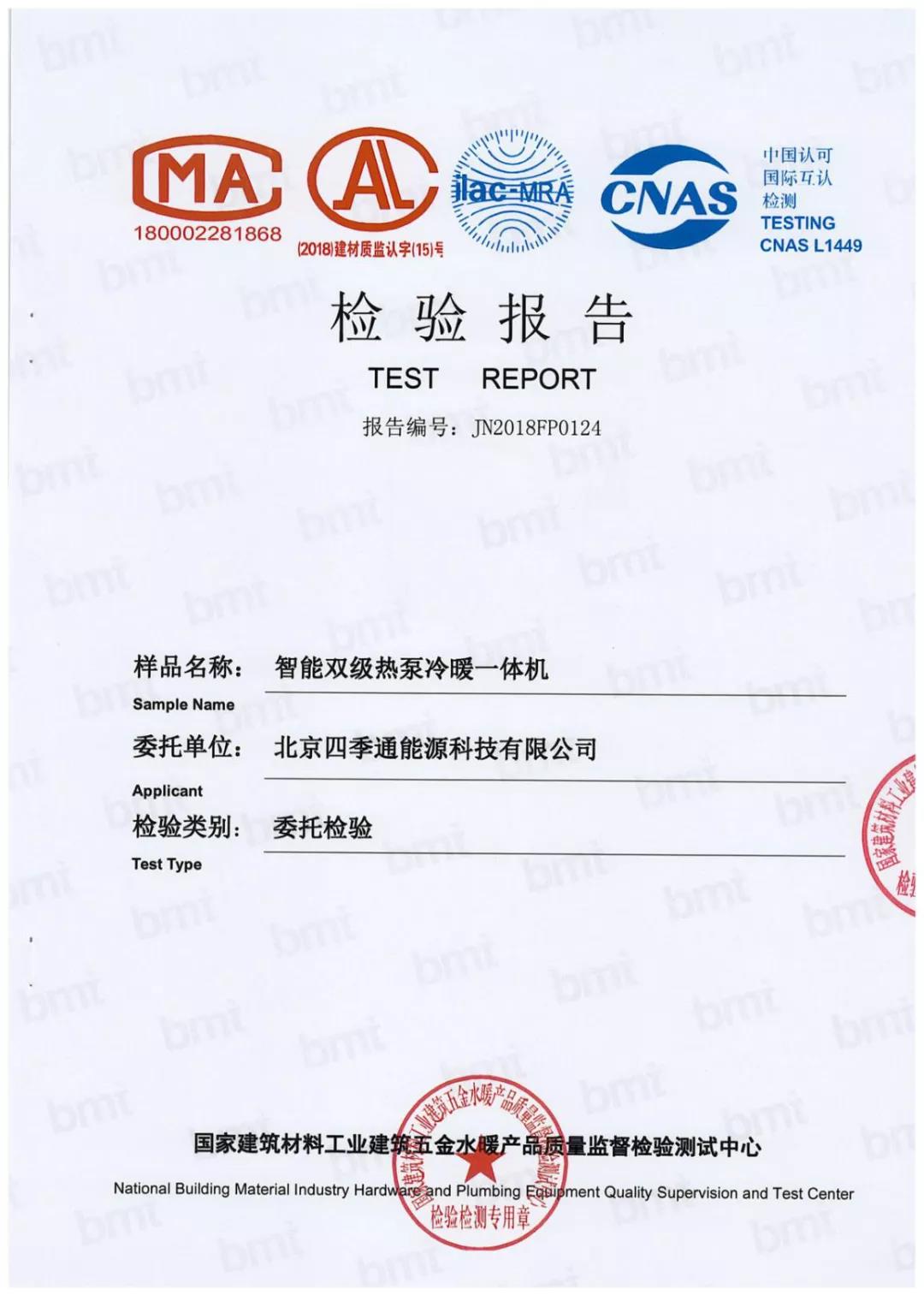

  根据介绍,双级严寒耦合热泵系列一体机是将初级(R410A)、次级(R134a)热泵氟循环系统和缓冲水箱、水泵系统、管路系统、控制系统高度集成在保温设备壳体内的集成系统设备,是针对10000㎡以下建筑供暖需求而开发的一款紧凑式、标准化的冷热源系统设备。经国家权威机构检测:在-30℃环境中出水水温55℃时,其能效达到1.6;在-36℃环境中出水水温55℃时,其能效仍能达到1.38。四季通双级耦合热泵供暖系统还具有以下优势:




  耦合供热,确保供热量稳定双级耦合热泵一体机系统运行时,空气源作为一级热源从空气中吸收热量,给分层缓冲水箱加热,产生20-30℃低温水;水源作为二级热源,吸收分层缓冲水箱内低温水的热量,经过二级压缩为末端系统提供高达60-70℃高温热水。一级空气源热泵和二级水源热泵通过分层缓冲水箱耦合运行,实现热泵的"双级压缩",提高了系统整个冬季的供热能力、稳定性和系统能效。


  两组冷媒供高温双级耦合热泵一级冷媒采用高效超低温环保制冷剂R410A,即使环温达到-40℃,也可轻松为二级提供20-25℃的低温水;二级冷媒采用可以产生高温水的环保冷媒R134a,利用一级提供的低温水,保证其蒸发温度不低于10℃,从而实现供热温度可以达到70℃。通过两级压缩循环两种冷媒温区接力,解决了在超低温环境下依然能够高温供热的行业技术难题。

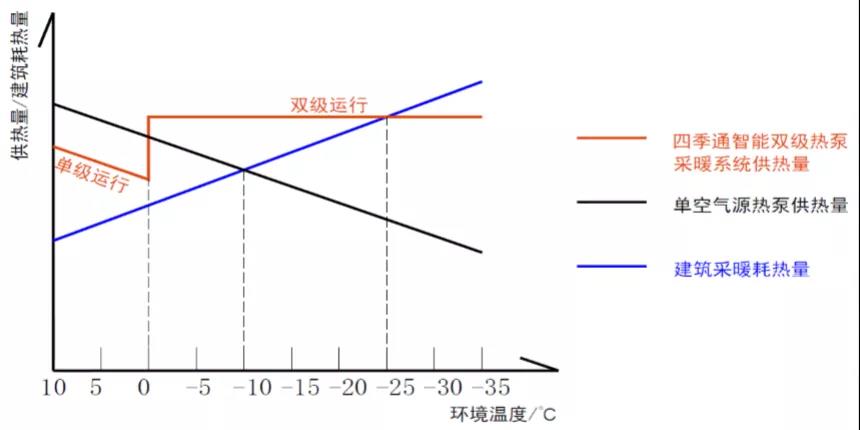

  汉化PLC智能彩屏控制系统四季通双级耦合热泵一体机系统采用PLC全自动智能控制,根据环境温度以及回水温度的不同,对系统进行单双级自动切换,从而实现高环温时与单空气源热泵系统一样单级运行,极寒条件下双级运行能效比单空气源热泵提高35%,这样整个采暖季综合能效提高约20%,从而实现在整个采暖季更节电省钱。

  蓄能除霜,彻底节能更精确双级耦合热泵系统中,一级空气源热泵化霜的热量来自缓冲水箱。由于缓冲水箱具有热流密度较大的供热能力,可使空气源热泵在短时间内彻底化霜。当一级空气源热泵化霜时,室内供热热量仍可由二级的水源热泵提供,可以做到化霜、供暖互不影响,彻底解决了单一空气源热泵系统化霜时室内温度忽冷忽热的问题。

  定时功能,实现灵活供暖四季通双级耦合热泵一体机使用时只需要提前设置好,就会按照设置好的数据自动开机、关机。全天可设置5个不同时间段,不同温度,保证随时都有暖气供应,实现灵活供暖。

  安装简便,现场更美观双级耦合热泵一体机采用集成设计,机组外无需另行安装循环水泵、水箱等部件,现场更整洁,实现与建筑完美结合,而且其末端无论采用暖气片还是地暖或是风机盘管,连接管路是隐蔽起来的,也不影响房子装修的整体美观。

  丹佛斯全配置系统,品质保障,寿命更长

  可靠部件的选用是系统质量的强有力保障,据了解,为确保双级耦合热泵供暖系统的品质,使之能够长期在严寒恶劣环境中稳定工作,北京四季通能源科技有限公司与国际知名制冷企业--丹佛斯(Danfoss)公司开展合作,打造丹佛斯全配置双级耦合热泵系统,确保系统使用寿命。


  比如,在黑龙江七台河市铁山林场办公楼供暖项目中采用的AS-YT-35(40)II型双级严寒耦合热泵采暖一体机,采用了丹佛斯PSH039压缩机、SZ147压缩机、ETS6电子膨胀阀、全封闭干燥过滤器DML、单向阀CCV等。

  PSH压缩机该系列压缩机具有简单、紧凑、高能效、经济实用等特点,适用于R404A商用热泵,能提高系统可靠性、减少系统零部件数量、减少停机时间,独特的喷液设计,使压缩机能在恶劣工作环境下保持正常运转,同时降低能耗与系统安装成本。

  SZ147压缩机:该系列压缩机最高运行温度可达40℃蒸发温度, 85℃冷凝温度,采用专利的DTS10轴承,润滑优良,能效提高,并延长使用寿命。Tip-seal技术保证低压比运行的稳定。该压缩机特有的电机罩可以更好冷却电机,高温更有保障,更加从容面对频繁启停,优化冷媒流路,提升抗液能力,闭式低温运行更可靠。

  ETS6电子膨胀阀:该系列电子膨胀阀,结构紧凑、质量轻,可以满足不同的能力要求,并适用于常用制冷剂 (R410A, R407C, R404A, R134a, R22),对于热泵系统,可用于双向流运行。

  全封闭干燥过滤器DML:其高干燥能力避免制冷系统中形成酸性物质,采用固体阀芯,高吸附、低磨损。吸水能力快,过滤效率高。耐腐蚀,杂质和水分无处可逃。

  单向阀CCV:该产品适用于HCFC及非可燃的HFC制冷剂、全密闭结构、磁性阀片设计、 100%紫铜管利于焊接、 特殊柔性内密封工艺。




  用户评价:“与传统燃煤锅炉采暖相比较,我们今年使用的空气源热泵采暖的效果是很好的,室温一直在20℃以上,非常暖和。即便是今年最冷的时候,当地气温已经降到了零下20多度,快30度,空气能热泵依旧能够稳定运行、稳定制热。而且,黑龙江这边冬天冷的比较早,在采暖季开始与结束的前后,我们还可以随意使用。机组装在室外,有自动除霜功能,整个冬天一直都正常工作。”
