8800多户民宅煤改空气能热泵集中供暖,年节约标准煤约3.27万吨
作者: 未知   时间: 2020-12-11   来源: 舒适家居分会   浏览: 356
分享到:

  随着我国经济社会的快速发展,我国社会能源消耗保持了快速增长的势头。根据中国产业信息报道显示,2015年我国能源消费总量折合标准煤数量已达到43亿吨,较2000年增长近2倍。庞大的能源消耗既给我国能源供给和经济稳定发展带来了巨大压力,同时也间接造成了环境污染加剧等严重的社会问题。建筑能耗是社会能源消费的重要组成部分。2015年我国建筑的总能耗约为8.64亿吨标准煤,约占我国社会能源消费总量的20%,减少建筑能耗对于国家的节能减排战略具有重大意义。 空气能作为一种新型清洁能源,对其开发利用越来越受到人们关注,空气源热泵作为一项新型节能环保技术,已被广泛应用于供暖领域,以空气源热泵机组为热源站进行集中供暖的应用案例目前还很少,但从现有的空气源热泵集中供暖项目来看,也有非常优秀的表现。 本文将以《山西忻州忻府区空气能热泵区域集中清洁取暖BOT改造项目》为例,介绍空气源热泵集中供暖的应用优势,项目热源建设单位江苏双志集团,该项目在2020“节能杯”第五届空气源热泵系统设计大赛中荣获“空气源热泵集中供暖最佳应用奖”。 8800多户民宅煤改空气能热泵集中供暖,年节约标准煤约3.27万吨 项目建筑物概况和用途简介

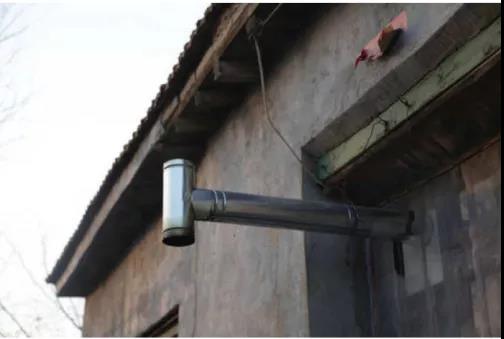

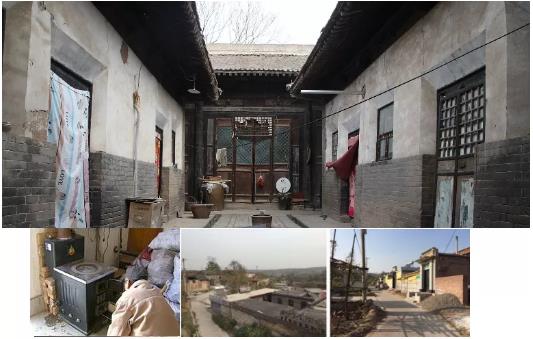

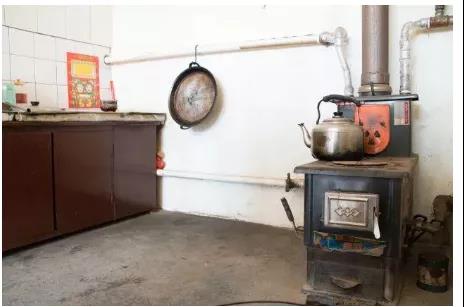

  该项目位于山西忻州忻府区,煤改电项目涉及到的民宅8800多户,建筑面积累计108.9万㎡,单个民宅采暖面积在20㎡-80㎡之间。居民区房屋布局基本整齐,房屋间距不大,住宅群相对较分散。绝大多数是房龄在十五年内的砖瓦房,主要是主房加耳房结构,室内高度在3.2-3.6米之间,墙体以37砖混结构、木窗和铝合金单层窗户为主,建筑围护结构保温质量较差,四面八方散热。没有改造以前,以燃煤采暖炉为主,末端有小煤炉、暖气片、少量地暖和风机盘管,绝大多数是暖气片。未改造之前,采暖季室内平均温度约12℃左右,供暖质量较差。一般农户每年烧煤费用约1500-2300元。




  项目实施整体情况

  山西省忻州市忻府区农村“煤改电”空气能热泵区域集中清洁取暖项目,由忻府区京电双志能源科技有限责任公司承担,采用超低温空气能热泵清洁能源集中供热BOT运营方式。项目覆盖了忻州市忻府区14个行政村集中供暖,完成空气能区域集中供暖面积108.9万㎡,覆盖三个乡镇区域范围内用暖户8800多户,项目总投入2.34亿元。设备出水温度50℃-52℃,回水温度45℃-47℃,维持用户室内温度17±2℃。为实现忻府区禁煤区减少煤炭污染、实现“煤改电”清洁采暖提供了强有力的支持。

  设备配置概况和用途简介

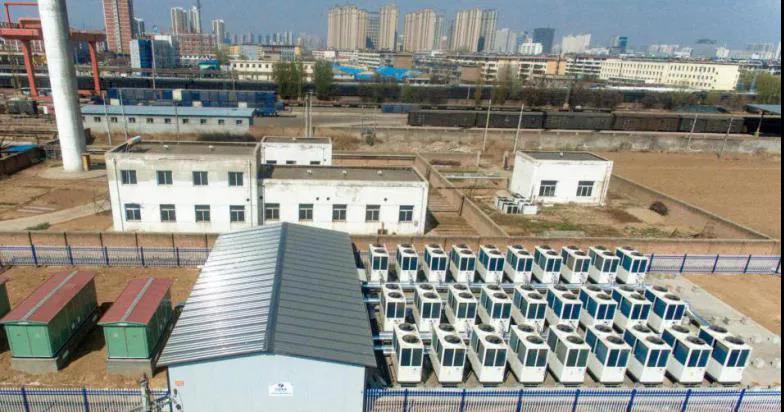

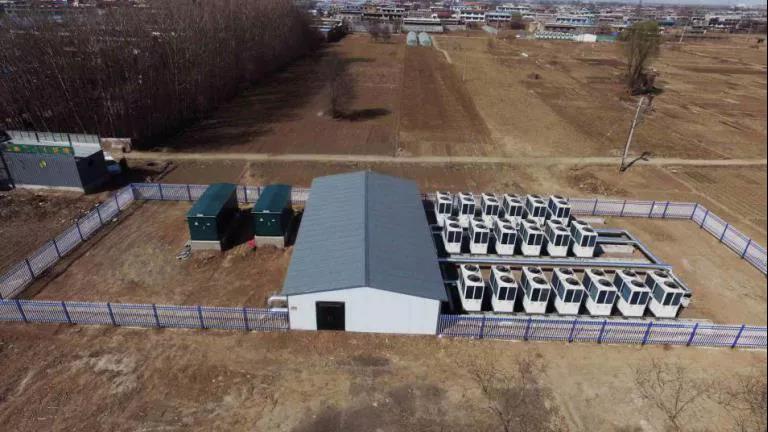

  项目共安装江苏双志50P-RF130IID(额定制热量140KW)空气能供热机组近600台,分布在32个热源机房站点。新建供暖管网36.0万米,建设费包含机房机电设备安装、供暖管网建设等。每个机房站点根据散户的密度、供电情况、热负荷等合理规划供热半径,分别配套十几台到几十台规模不等空气能热泵供热站,不同容量的缓冲水箱、根据流量合理匹配供暖管网、一次/二次水泵、配电柜、控制柜、电缆、机房、各供热站主机智能远程监控系统、各户安装的电动阀、以及对各户采暖温度、使用情况的采集及远程监控等。



  设计方案

  1、根据农村散户住宅非节能建筑、大多数用户末端为暖气片为主的实际情况,以及采暖时间、当地的气候特点(平均温度-10℃,最低温度-25℃)。根据采暖面积冷负荷取值60W/㎡,总供暖负荷约:49880.0KW。选用型号为50P-RF130IID(额定制热量140K,额定输入功率40.0KW)双志超低温商用空气能热泵580台.采暖能耗约35-40kW.H/㎡/采暖期。

  2、空气能集中式区域供暖系统流程:

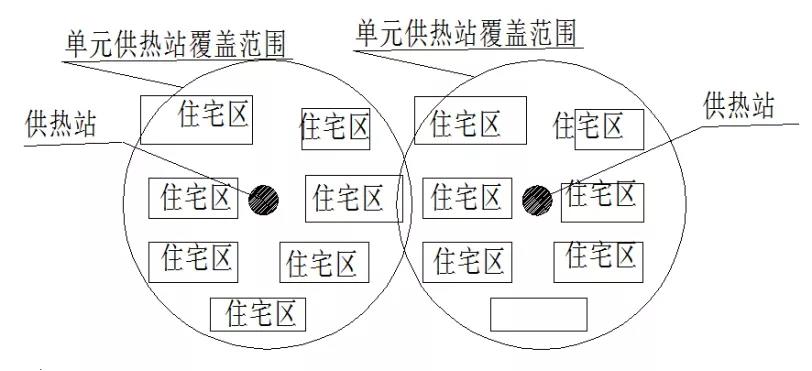

  供热站布局:根据经济供暖半径、投资最小化、技术可行性、住户的密度、范围、配电投资和村民住宅的实际情况因地制宜统筹规划供热站布局。就本项目而言约合200-350户集中建设一个供热站。累计建设供热站36个,供暖管网36万米。

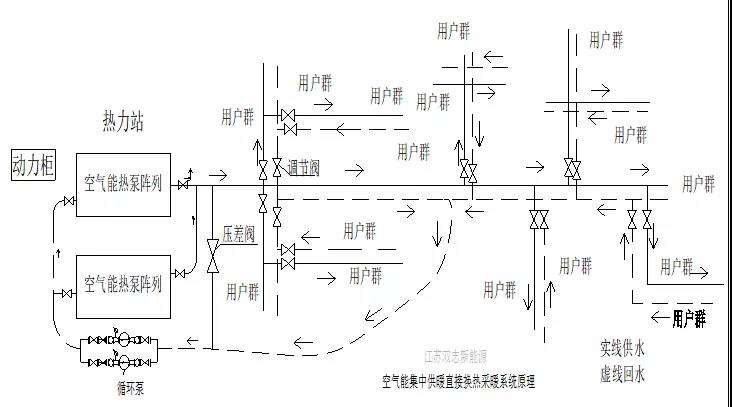

3、供热站运行原理 :

  空气能直接换热:用户采暖末端循环水和空气能热泵主机直接换热,换热站主机管网同程连接,以确保空气能热泵主机换热水流量一致。供水管和回水管大同程,局部异程。根据换热站的规模循环水泵采用1用1备或者2用1备,每台主机均安装检修阀门和过滤器,单台损坏不影响其他主机运行。主机采用壳管式换热器,循环水不容易堵塞,换热效率高。采暖热水经过水泵加压后,分别通过供热干管网、主管网和支管网输配到最终用户管路。供水温度不低于50℃-52℃,回水水温不低于48-50℃。


4、空气能集中式区域供暖系统流程:

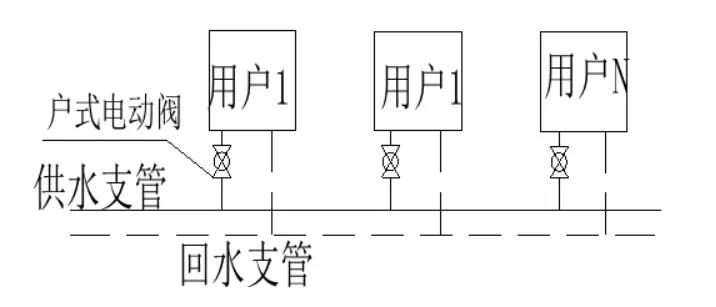

  各级干管、支管均采取流量调节阀门,均衡流量。各户末端安装电动阀,以便于节能运行。


  5、远程监控,通过实时对机组运行状态、负荷、制热量、耗电量、能效、室内温度、供水温度、回水温度、终端用户的采暖温度控制、远程诊断等技术措施,实现系统智能化运行。

  6、结合压差阀,根据实际热负荷变化情况,水泵变频节能运行。 实际使用效果

  节能与环保

  供暖建筑总面积108.9万㎡,建筑面积采暖热指标平均60.0W/㎡,总供暖负荷约:9824.8883万KWH。实际耗电量约35.18Kwh/㎡/150天。项目采暖季总共耗电35180.9万Kwh。总耗电费:1415.23万元/采暖期。

  环保效益:总热负荷 9824.8883万Kwh,相当于标准煤约3.27万吨(发电量3000Kwh/吨煤)。


  舒适性

  维持室内最低气温不低于16℃,最高室内温度达20℃。供水温度50℃-52℃,回水温度45℃-47℃。舒适性良好。

  用户评价高

  A:政府补助和居民自付相结合的采暖费收取方式, 用户自付采暖费1500元/100㎡/采暖期,对采暖费用普遍能接受。

  B:采暖温度,极端气温短时间维持室内16℃,采暖初期和末期维持20℃;平均采暖温度18℃,用户满意。

  C:不需要半夜起来添煤、运煤渣等工作,让用户真正体验到空气能热泵“干净”“买得起”、“好用”、“用得起”。

  由此可见,空气源热泵集中供暖具有节能高效、运行费低、舒适性好、智能化程度高等优势,随着我国节能环保事业的发展和人们对高质量生活需求的日益增加,空气源热泵集中供暖将迎来广阔的市场前景。
