案例:某政府办公楼及附属用房采用空气源热泵加电锅炉蓄热采暖, 既节能省钱又故障率低
作者: 未知   时间: 2020-12-10   来源: 舒适家居分会   浏览: 314
分享到:

  以可再生能源为主的多能互补集成应用是国内外能源领域的热点,是提高能效、促进可再生能源发展的重要措施,对于建设清洁低碳、安全高效的现代能源体系具有重要的现实意义和深远的战略意义。热泵作为目前一种节能环保、高效安全、可四季运行的供暖技术,是目前研究的热点,通过与电锅炉、太阳能等合理的组合应用,能够最佳发挥其优越性。本文主要介绍广东欧科空调制冷有限公司的《二道白河镇政府办公楼及附属用房采暖改造项目》,介绍延边州二道白河镇政府办公楼及附属用房采用空气源热泵加电锅炉蓄热采暖技术供热项目实践经验,供大家赏析学习。

  建筑物概况和用途简介

  本工程为延边州安图县二道白河镇政府办公楼及附属用房采暖改造项目,设计采暖面积约为1.1万平方米。其中办公楼供热面积0.5万平方米,宿舍及生活区供热面积0.6万平方米。总供热负荷为655Kw。原有供暖热源采用燃煤锅炉供暖,根据建设方提出的采用清洁能源供热的改造要求,本工程采用空气源热泵加电锅炉蓄热采暖技术。



  设备配置概况和用途简介主机:

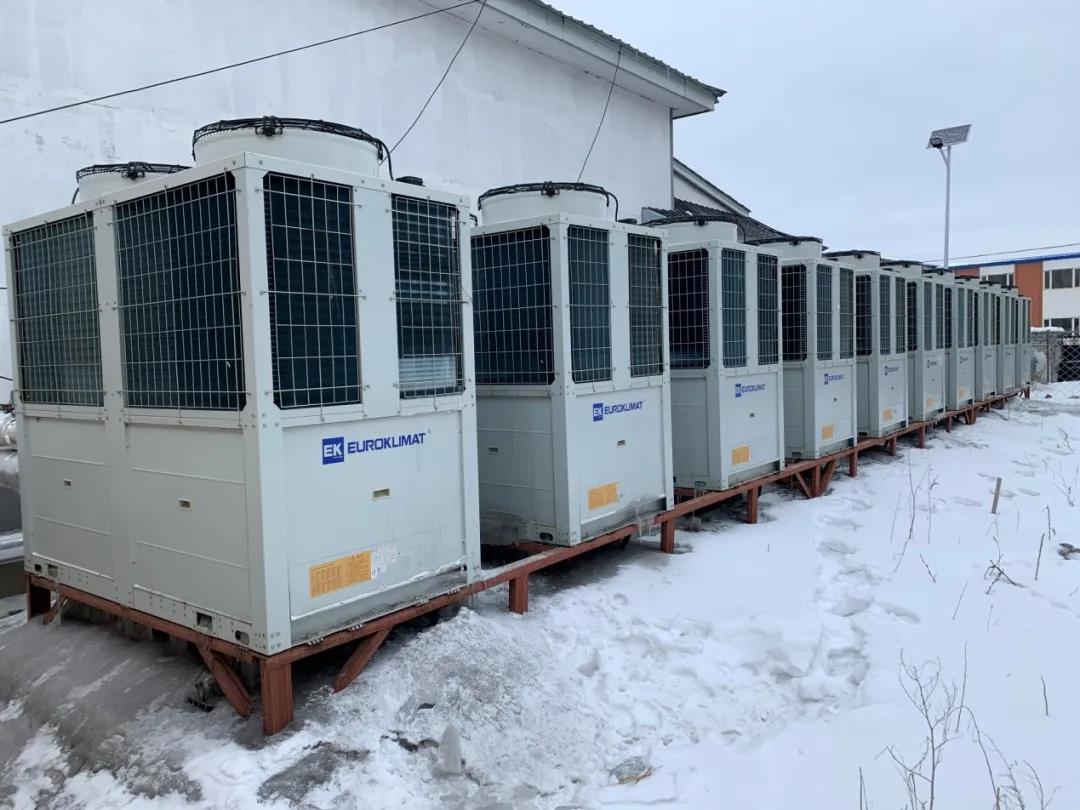

10台EKAH300CHS1,集中供暖

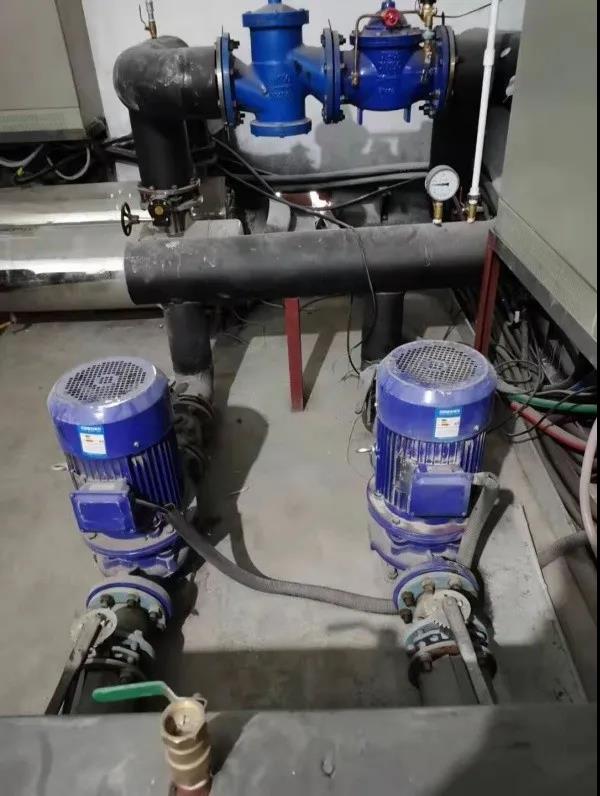

  一次侧水泵:采用上海界溪泵业有限公司的管道离心泵,流量100m³/h,扬程20m,功率11kW,一用一备。


  二次侧水泵:采用上海界溪泵业有限公司的管道离心泵,流量50m³/h,扬程32m,功率7.5kW,一用一备。


  板换:一次侧加注防冻液,在停电情况下解决防冻问题。配置2个板换,每个板换换热面积22㎡。

水箱:二次侧加设172m³水箱,增加系统焓值,在极寒天气出现时通过蓄热平稳过渡。

电加热:系统配置2个360kW电加热,在冬季极寒夜晚,利用谷电蓄热,进一步提高经济性。

电控箱:机组空开箱,电加热控制箱,水泵控制箱(一次侧水泵和二次侧水泵均做变频)

温湿度采集终端:(设计成插座形式),采集室内的温湿度数据,上传到云端,用于评价系统的采暖效果。

超声波(冷)热量表:在管路上安装温度和流量传感器,采集一次侧的供水温度、回水温度、流量和二次侧的供水温度、回水温度、流量,将数据传输到超声波(冷)热量表上(一次侧和二次侧各一个热量表),计算系统的制热量。

三相电子式电能表:在系统总的电源输入、水泵输入、电加热输入处分别安装设备,传输到电表处,计算耗电量。

  设计方案空气源热泵系统:当室外气温高于-14℃时,采用10台空气源热泵机组,经板式换热器换热后供给原有采暖系统。板式换热器选用两台,每台供热能力为总负荷的70%。空气源热泵系统管内注浓度为30%乙二醇溶液。

电锅炉蓄热系统:当室外气温低于-14℃时,在夜间利用峰谷电价,采用一台720KW电锅炉给蓄热水箱供热,蓄热水箱总有效容积为320立方米。

补水定压系统:二次侧补水采用补水箱加补水泵补水,补水点设在循环水泵吸入口处。定压采用循环水泵吸入口定压,系统定压值0.24MPa,电磁阀及安全阀超压泄水设定值0.27MPa。

实际使用效果节能与环保供暖效果23.9℃,建筑能耗0.296kWh/(m2·天),机组能效2.46,系统能效2.11 ,负荷率46.2%,水泵耗电占比  11.8% 。

舒适性热水在暖气片内流动,使地板表面温度升高。然后以整个地面为散热面,与周围空气进行辐射和对流换热,还同时与四周的墙等外围护结构进行辐射换热,从而也使周围的围护结构表面温度升高。该供暖模式占地面积小,室内温度均匀,人们的实感温度高等优点。

用户评价系统稳定运行,节能率高,制热均匀,舒适度高,故障率低,寿命长,外形美观,可利用峰谷电价蓄热,节能省钱。

  注:该项目在“节能杯”第五届空气源热泵系统设计大赛中荣获“空气源热泵多能互补最佳应用奖”。
