郭占庚:疫情之下谈住宅通风(新风)系统
作者: 未知   时间: 2020-02-27   来源: 《中国建筑金属结构》   浏览: 997
分享到:

2月16日晚上20时,通过手机微信扫描二维码,《中国建筑金属结构》记者进入由中国建筑金属结构协会舒适家居分会、采暖散热器委员会、辐射供冷供暖委员会、净化与新风委员会、清洁供暖分会联合主办,博容暖通讲堂承办的网络暖通讲堂“暖通行业《抗疫情一起学》‘暖通大咖说’”栏目,聆听森德(中国)暖通设备有限公司总经理、中国金属结构协会净化新风委员会主任郭占庚博士题为《疫情之下  浅谈住宅通风(新风)系统》的内容。

面对疫情蔓延的严峻形势,如何在打赢疫情防控阻击战中降低疫情发生风险,减少当面接触,并利用抗击疫情空闲时间提升行业技能水平,为疫情过后行业健康有序发展奠定良好基础,同时发动行业力量为抗击疫情贡献一份力量,中国建筑金属结构协会舒适家居分会等分支机构联合发起主办暖通行业公益培训及分享交流活动“暖通行业《抗疫情一起学》公益培训活动”,“暖通大咖说”是此次活动的重要内容,栏目的定位是用思想推动行业发展,栏目版块邀请行业中有影响力、有思想和理念的大咖,分享对行业发展、企业经营、未来思考、独特思想等方面的内容,帮助行业朋友开阔思路,对行业发展和企业发展提供帮助。本次是暖通大咖说的第六期。

在当天的网络讲堂页面中,记者看到,听讲的数据显示听众达2296人次,全部评论达596条,学员包括新风、冷暖、水暖、舒适智能家居等领域的业界人士,从微信名称看,以企业人士居多。页面上方部分可见授课老师的PPT,根据主讲大咖的语音内容呈现相应的PPT画面,听者可以一边听讲一边观看PPT。

在给听众们问好后,郭占庚表示,刚刚过去的这个春节是自己工作以来度过的最长一个年假,利用这段时间,自己收集了国内外的资料,对新冠肺炎疫情下如何设计住宅新风做了些研究。演讲分三部分,基本知识、系统比较及要求、新风设备要求。

演讲主要内容结束后,网友听众在直播间里通过输入文字提问,讲堂秘书对问题进行选择后发在直播间,“郭老师,回风口设在洗手间会串味儿吗?”“静电除尘到底对身体有没有影响?”“目前市场有显热交换器新风品吗?为什么市场还是全热为主流?”“分子击断技术在新风中运用是否有优势?”“厨房及卫生间会不会滋生细菌?”“康舒膜是什么材质?”“显热回收在北方冬季会产生冷凝水吗?”……郭占庚一一以语音进行回答。一些学员发消息反馈“课不错,刚分享了”。



阻止飞沫和气溶胶的传播

是新风行业的任务

在基本知识方面,郭占庚介绍了新冠状病毒疫情传播特征。根据钟南山院士等的研究报告(2020年2月9日发表于国际刊物medRxiv),主要传播途径之一是接触,途径之二是飞沫,可能性低的传播途径是气溶胶,另一可能性低的传播途径是消化道,其中气溶胶和消化道的传播途径尚未得到证实。郭占庚表示,新冠状病毒疫情传播的第二个途径和第三个途径,即飞沫和气溶胶,与空气有关,“是我们行业的任务。”

新冠状病毒疫情病毒最大的传染途径是飞沫,飞沫呼吸道产生于,咳嗽、喷嚏、说话,飞沫的直径>=5um,传染距离<2m,漂浮距离<8m,漂浮时间短,阻挡办法是通过3层口罩;中效G4以上滤网的新风机也可以解决这个问题。气溶胶本质上和飞沫没有很大差异,是漂浮在空气中微小液体颗粒物,带新冠病毒气溶胶很少,气溶胶直径<5um, 漂浮时间长、距离远,阻挡办法是高效、滤网等级不低于H11的新风机。

新冠状病毒疫情居室病毒来源及清除办法,随身携带进门(手接触室外感染物体),这是比较常见的,应彻底洗手,定期用消毒液擦拭物体表面,如果家庭成员感染了就隔离。



表1  常见有害物质室内空气质量准则及处理办法

有害物质

单位

国标(优)

WHO空气质量准则 AQGs

处理办法

TVOC

g/m3

600

300*

通风

PM2.5

g/m3

3524小时平均)

2524小时平均值)

净化器

净化通风

臭氧O3

g/m3

1601小时平均)

2001小时平均)

净化通风

SO2

g/m3

5024小时平均)

2024小时平均)

净化通风

NO2

g/m3

1201小时平均)

2001小时平均)

净化通风

CO2

ppm

1000

24小时平均)

1000*

24小时平均)

净化通风

细菌总数

cfu/m3

2500

700*

(存在感染风险)

净化器

净化通风

(注:*不是AQG准则的参数)



户式通风效果的关键因素-气流组织

必须具备清晰合理

郭占庚分享的第二部分是系统比较及要求。他告诉听众,通风的英文是ventilation,译作新风并不准确。通风包括机械送新风和机械排除污风,也有人称此为置换新风。进出必须平衡。只进不出的系统,机械送新风,室内形成正压,空气通过外围护结构缝隙渗漏出去。只出不进的系统,机械排出室内空气,室外新风通过外围护结构缝隙渗透进屋。通风的作用包括稀释、置换、净化。

第一个作用是稀释。空气中细菌和病毒达到一定浓度时才能感染人。通果输送室外的新鲜空气,将室内有害物质、细菌、病毒的浓度稀释。气溶胶是漂浮在空气中微小液体颗粒物。郭占庚说:“根据2003 sars经验:新鲜空气达到病人呼出空气10000倍就安全了!”呼出空气量0.5升/次,每分钟呼吸15次,呼出空气量:0.5x15x60/1000 = 0.45 m3/h。安全新风量:0.45x10000 = 4500m3/h。因此可推出结论:住宅通风很难达到那么大的稀释风量很难,但概率也极低,家里真要有感染者必须隔离和消毒。择时开窗通风,效果受室外风影响。如果距离病人一定远室外空气是安全的。

第二个作用是置换。合理布局新风和回风口,合理设计正压区和负压区。把室内的有害物质置换出去。所有有害物质都可以通过通风置换出去。合理设计通风量,有效控制有害物质的浓度,保证优质空气。根据24小时二氧化碳平均<=1000 ppm, 国标要求新风量>=30m3/h/人,但大城市室外CO2浓度较高,在450ppm左右, 建议设计新风量>=45m3/h/人。

第三个作用是净化。新风送风侧加设高效滤网,净化空气。过滤掉PM2.5颗粒物。过滤细菌和病毒,包括气溶胶。



表2  不同户式通风系统设备特点及效果比较

户式通风系统

设备特点

居室通风效果

 厨卫排风效果

防感染效果

正压除霾

单向风机,新风过滤后向室内送风

+除霾有效

-气流组织不定

-气密性好,效果差

-舒适性差

双向流净化新风(无热回收)

送和排各有风机,新风过滤后向室内送风,污风排出

+除霾有效

+气流组织稳定

-舒适性差

可以很好

可以很好

全热回收净化新风

送和排各有风机,新风过滤后向室内送风,污风排出

+除霾有效

+气流组织稳定

+舒适性高

-可能有交叉感染

可以很好

可以很好

显热回收净化新风(塑料或铝箔热交换器)

送和排各有风机,新风过滤后向室内送风,污风排出

+除霾有效

+气流组织稳定

+舒适性高

可以很好

可以很好

分室壁挂明装正压除霾机

单向风机,新风过滤后向独立房间送风

+除霾效果好

-气流组织不定

-气密性好,效果差

-舒适性差

-噪音高

分室壁挂明装双向流净化新风

送和排各有风机,新风过滤后向给一个房间,从同一房间抽风排出

+除霾效果好

+气流组织稳定

-舒适性差

-噪音高

一般

分室壁挂明装全热回收净化新风

送和排各有风机,新风过滤后向给一个房间,从同一房间抽风排出

+除霾效果好

+气流组织稳定

+舒适性高

-噪音高

一般



户式通风系统中,通风系统效果的关键因素是气流组织,户式通风系统必须具备清晰合理的气流组织。

1.  居室-正压区,最远端送风,通过门缝及透气槽回到客厅。2.集中回风在厨房和卫生间-负压区。

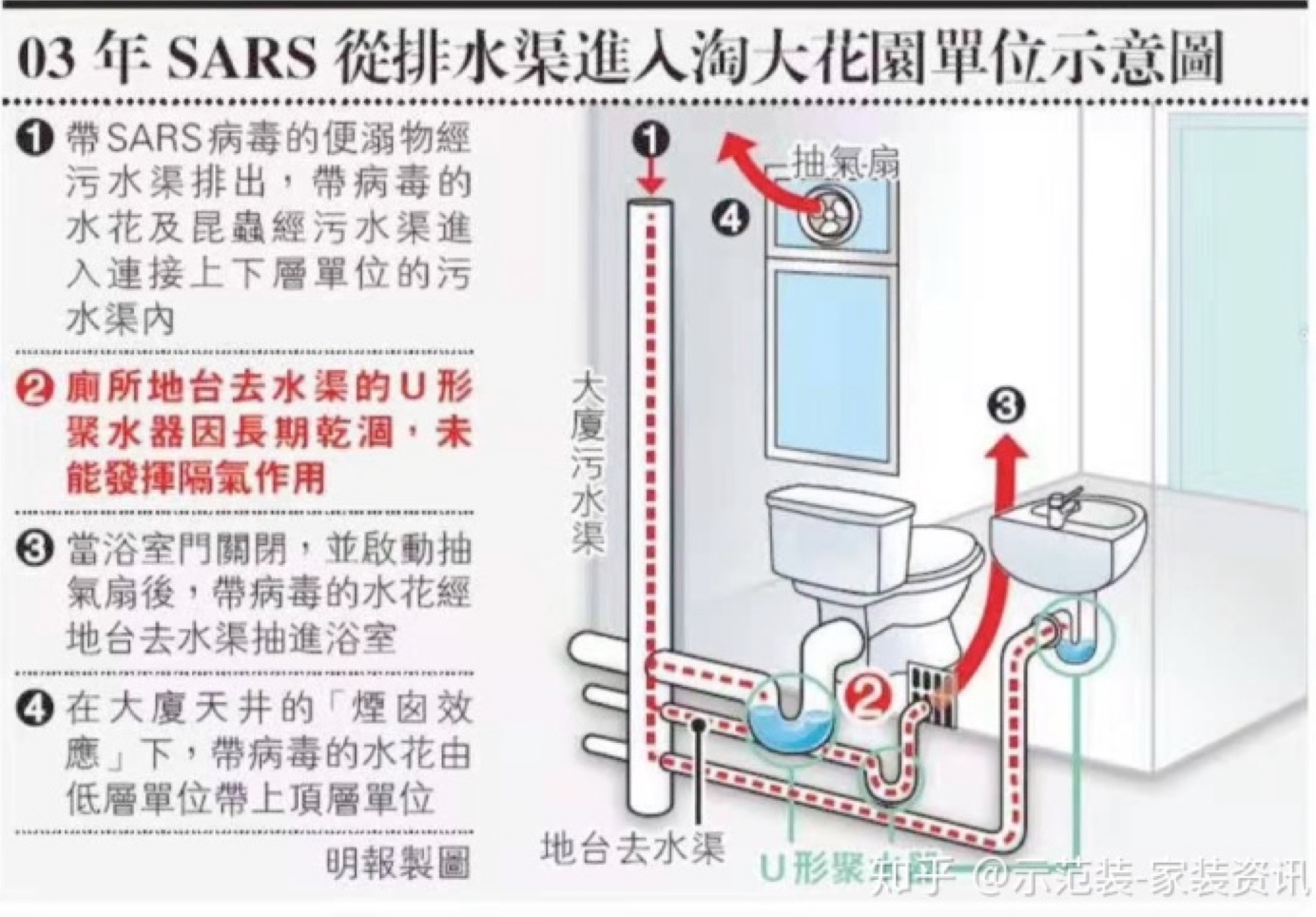

2.  住宅中的集中管道是传染风险点,如污水管。地漏-污水接口反水弯设计不合理,如太浅,水封不住。地漏缺水,没有水封。病人粪便中的细菌病毒可能进入集中管道,渗透到同一管道的其他人家,交叉感染很大!2003年香港淘大花园,2020年2月11日 广州海珠区保利天悦18栋,2020年2月11日 香港康美楼…确保每天向反水弯加水,临时封住地漏口(保鲜袋灌满水压住),本是多余的,下次装修时封死了。

3.  住宅中的集中风管也是传染风险点之一。卫生间中央排风管、厨房集中排气管,如果中央排风扇停止运转,或风机设定为定时运转,或发生故障、停电,同一管道相连的住户之间串风,带细菌病毒的空气可能经主风管传到其他住户家,交叉感染风险大增!!!如何防范?应该保证大楼的中央排气扇24小时不间断运行,家装集中新风系统,回风口设在厨房和卫生间,保证厨卫为负压区,每个回风口风量>=60m3/h。

户式通风系统总结:首选户式中央新风系统,热回收优于简单双向流。回风口设在厨房和卫生间,每个回风口>=60m3/h。分室壁挂明装首选热回收型,热回收器应该选不透气的热交换膜,避免选用纸质热回收器。不建议选用正压除霾新风机,对抑制病毒和细菌的感染作用不大。




对于病毒传播场所特殊功能需要

新风机应满足四个附加要求

在第三部分演讲内容中,郭占庚分享了新风设备针对病毒传播特殊要求。

热回收新风机基本要求必须符合国标GB/T21087,附加要求是:内部和外部漏风率均必须在100Pa压差时降低到5%以下(国标要求:无压差时10%);提高有效换气率;防止污风渗透到新风侧,引起室内污染;应选用EPP发泡成型的外壳,钣金结构漏风率高。针对病毒传播特殊要求,有四个附加要求。

第一个附加要求,是热回收器的空气渗透率不大于3%。选用显热回收塑料或铝箔机芯;选用空气渗透率低的全热回收机芯(如康舒膜);慎用纸质机芯渗漏率高,会串味;慎用市场上一些合成材料全热交换膜渗透率也过高;膜的渗透直径不大于0.4 nm可以用(液体水不能渗透)。郭占庚介绍了森德康舒膜全热交换机芯。他说,常规的纸质全热交换芯,发霉、渗透漏气率过高、不能清洗。森德独有森德康舒膜全热交换机芯,是唯一可清洗的全热机芯,湿度回收可达60%,全热回收可达65%以上;还有抑菌功能,ISO认证,无卫生顾虑。

热回收新风机第二个附加要求是过滤滤网,新风侧高效滤网,不低于H11;回风侧;最低配中效滤网,不低于G4;建议疫情期间回风侧也选用高效,不低于H11,过滤掉回风侧PM2.5颗粒、细菌及病毒,防止串到新风侧,同时减少向外界空气扩撒细菌和病毒。

热回收新风机第三个附加要求是高静压风机,保证有足够的能力克服滤网阻力。其他功能端,新风加紫外线消毒,须保证紫外线剂量,紫外线强度x照射时间,紫外线强度和处理段长度不够,没有效果,紫外线照射到的地方应避免用塑料(不抗老化)。

第四个附加要求是紫外线消毒。短波UV-C波长200-280nm,能有效破坏细菌病毒的核酸。加装在新风机后送风口后。

目前市场的热回收风机可以常规使用;滤网不应低于H11,新风和回风同时用;尽量选择静压高的新风机;优先选用EPP一次发泡成型的机壳;如果户内的集中管道存在串味隐患;尽量不用纸质热回收器;回风口设在厨房和卫生间,保证负压;单向流正压除霾不利于抑制细菌病毒的传播。

直播在21时15分左右结束。
